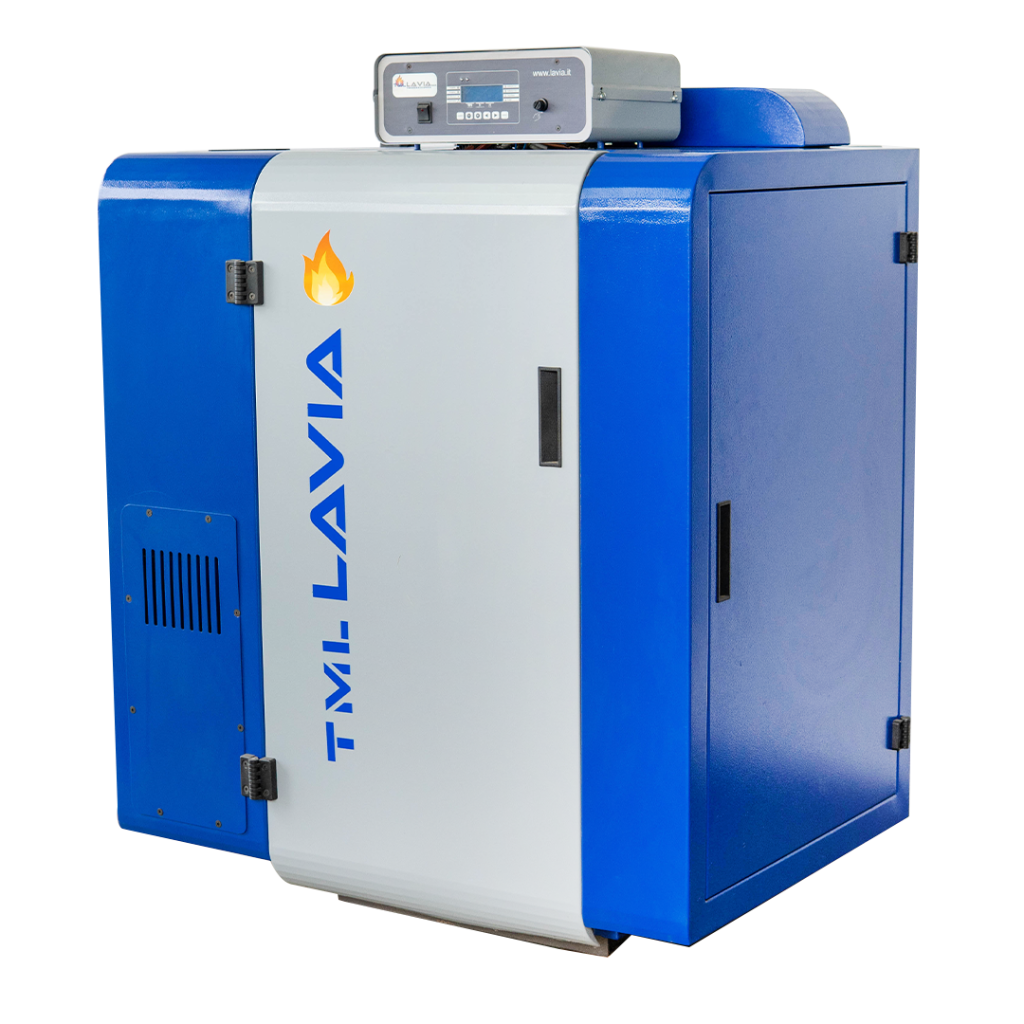

La Caldaia a Legna Duo Compact è un generatore di calore a fiamma rovesciata aspirata con sistema di gassificazione totale, completo di impianto idraulico cablato a bordo. Progettata per impianti di riscaldamento ad acqua fino a 90 °C e per la produzione di acqua calda sanitaria, unisce i vantaggi della combustione a legna con la praticità del funzionamento automatico a pellet e altri combustibili granulari.
Grazie a un apposito kit bruciatore installato di serie, la caldaia può funzionare sia a legna sia a pellet, consentendo all'utilizzatore di scegliere il combustibile più adatto alle proprie esigenze. Oltre al pellet, il sistema è in grado di utilizzare anche biomasse granulari di oliva, sansa esausta e altre biomasse granulari scorrevoli, garantendo elevata flessibilità di impiego e continuità di esercizio durante tutto l'anno.
La presenza dell'impianto idraulico integrato e preassemblato a bordo macchina riduce sensibilmente i tempi di installazione e semplifica la realizzazione della centrale termica, rendendo la Duo Compact una soluzione completa, efficiente e pronta all'uso.
La Duo Compact consente di passare dal funzionamento a legna a quello automatico a pellet tramite una semplice operazione di configurazione. Il sistema utilizza un bruciatore ad alimentazione dal basso, compatibile con pellet, biomasse granulari di oliva, sansa esausta e altri combustibili granulari scorrevoli.
Nel funzionamento automatico il combustibile viene prelevato dal serbatoio integrato, di elevata capacità, garantendo una lunga autonomia operativa. La combustione avviene all'interno di una speciale camera in depressione che sfrutta il principio dell'inversione di fiamma, obbligando i gas combusti a seguire un percorso ottimizzato per massimizzare lo scambio termico e il rendimento della caldaia.
Nel funzionamento a legna, la Duo Compact mantiene tutta la tecnologia di gassificazione della gamma Aspir. La combustione, anziché propagarsi verso l'alto, viene aspirata verso il basso tramite elettroventilatore, generando una fiamma rovesciata altamente ossigenata ed efficiente. L'aria comburente, suddivisa in primaria e secondaria, favorisce prima la gassificazione della legna e successivamente la completa ossidazione dei gas, ottenendo una combustione pulita e basse emissioni. La fiamma attraversa infine una zona catalizzatrice in ghisa speciale ad alta temperatura, mentre il calore viene recuperato attraverso due scambiatori a lamelle a secco, progettati per massimizzare la superficie di scambio e incrementare il rendimento energetico.
Il corpo caldaia è realizzato in acciaio di qualità con spessori fino a 8 mm, raffreddato a bagno d’acqua tramite intercapedine avvolgente. L’isolamento è affidato a materassino in lana di vetro ad alta densità per ridurre al minimo le dispersioni termiche. Il rivestimento esterno in lamiera sabbiata è verniciato con polveri epossidiche termoindurenti.
Le porte anteriori sono isolate con malta refrattaria e dotate di guarnizioni in fibra di vetro ad alta resistenza, con cerniere e chiusure registrabili. I componenti soggetti a usura sono progettati per essere facilmente smontabili e sostituibili, agevolando la manutenzione ordinaria e straordinaria.
Il quadro comandi superiore integra sistema modulante per funzionamento a potenza variabile, interruttori dedicati, segnalazioni luminose di stato, relè temporizzato, termostati di esercizio e sicurezza con riarmo manuale. Questa configurazione garantisce controllo continuo, sicurezza operativa e ottimizzazione del rendimento energetico nel tempo.
Il magazzino legna, posizionato nella parte superiore, è realizzato con lamiere da 8 mm prive di saldature strutturali critiche, mentre le pareti sono protette da pannelli in ghisa con intercapedine d'aria anticorrosione. Alla base è installata una piastra refrattaria vibrata ad alto spessore con sedi per i bruciatori.
Il serbatoio pellet, integrato lateralmente al corpo caldaia, alimenta automaticamente il bruciatore tramite sistema a coclea, assicurando elevata autonomia di funzionamento.
La camera di combustione anticondensa integra superfici di scambio a secco, catalizzatore in ghisa e sistema di regolazione elettronica dell'aspiratore, soluzioni progettate per limitare la formazione di condense e garantire continuità di rendimento.
La versione Compact è dotata di un vano tecnico laterale che racchiude l'intero impianto idraulico già assemblato, cablato e collaudato in fabbrica. In funzione della configurazione scelta, integra tutti i principali componenti necessari al funzionamento dell'impianto, tra cui vaso di espansione, pompe di circolazione, miscelatrice, valvole di sicurezza, gruppo di riempimento automatico, scambiatore sanitario a piastre, flussostato, valvola motorizzata a tre vie e dispositivi di sfiato automatico. Il sistema arriva praticamente pronto per il collegamento, riducendo sensibilmente i tempi di installazione e semplificando il lavoro dell'installatore.
La gamma della Aspir Duo-Compact copre un intervallo di potenza da 29 a 90 kW, offrendo una soluzione adatta a differenti tipologie di impianti, dal piccolo utilizzo residenziale evoluto fino a installazioni di media potenza.
Certificata secondo la norma EN 303-5 in classe ambientale 5 stelle ed inserita nel catalogo GSE, la caldaia può accedere agli incentivi del Conto Termico nei casi previsti dalla normativa, rappresentando una soluzione ideale anche per interventi di riqualificazione energetica e sostituzione di impianti a biomassa esistenti.
Fa parte della famiglia Aspir, composta dalle versioni Standard, Eco, Duo e Duo Compact. Quest'ultima rappresenta la configurazione completa con funzionamento combinato legna-pellet e impianto idraulico integrato a bordo macchina, mentre la versione Duo mantiene le stesse caratteristiche costruttive ma senza impianto idraulico preassemblato.
| Caratteristica | Aspir 29 Compact DUO | Aspir 34 Compact DUO | Aspir 60 Compact DUO | Aspir 80 Compact DUO |
|---|---|---|---|---|
| Potenza massima focolare — kW | 34,6 | 46,5 | 69,7 | 93 |
| Potenza utile max (umidità legna 15%) — kW | 30,8 | 41,8 | 62,7 | 83,7 |
| Peso caldaia a vuoto — Kg | 530 | 600 | 650 | 800 |
| Contenuto acqua caldaia — L | 90 | 110 | 140 | 175 |
| Pressione max esercizio — Bar | 3 | 3 | 3 | 3 |
| Volume magazzino legna — L | 80 | 125 | 147 | 220 |
| Volume magazzino pellet — L | 150 | 180 | 220 | 300 |
| Produzione ACS (optional) | SI | SI | SI | SI |
| Dimensione | Aspir 29 Compact DUO | Aspir 34 Compact DUO | Aspir 60 Compact DUO | Aspir 80 Compact DUO |
|---|---|---|---|---|
| Altezza totale (H) — mm | 1310 | 1460 | 1460 | 1710 |
| Altezza caldaia senza quadro (H1) — mm | 1150 | 1290 | 1290 | 1540 |
| Larghezza caldaia (L) — mm | 1050 | 1150 | 1150 | 1500 |
| Profondità totale (P) — mm | 1000 | 1250 | 1400 | 1400 |
| Profondità caldaia (P1) — mm | 600 | 740 | 890 | 890 |
| Profondità magazzino legna (P2) — mm | 520 | 600 | 750 | 750 |
| Diametro scarico fumi Æ (K) — mm | 160 | 160 | 160 | 180 |
| Attacco mandata Æ (D1) — " | 3/4 | 3/4 | 3/4 | 3/4 |
| Attacco ritorno Æ (D2) — " | 3/4 | 3/4 | 3/4 | 3/4 |
| Attacco sanitario Æ (D3) — " | 1/2 | 1/2 | 1/2 | 1/2 |
| Apertura caricamento legna — mm | 330x270 | 380x270 | 380x270 | 440x350 |
| Lunghezza min/max tronchetti legna — cm | 42/50 | 50/58 | 62/72 | 62/72 |
Le sigle (H, L, P, D…) corrispondono alle quote indicate sul disegno tecnico.
