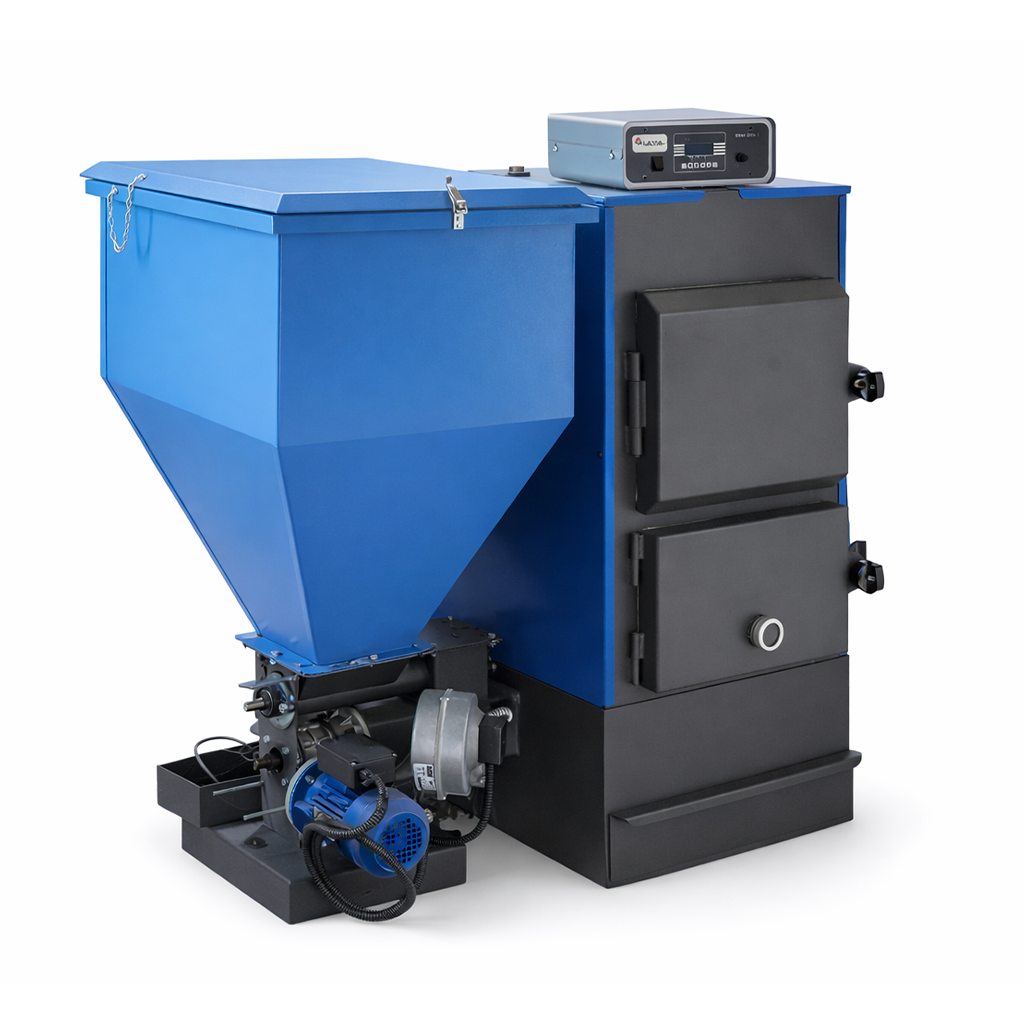

La Caldaia automatica a biomasse granulari – Standard è un generatore di calore a biomassa progettato per impianti di riscaldamento ad acqua fino a 85 °C e, su richiesta, per la produzione di acqua calda sanitaria.
È studiata per l'utilizzo di combustibili granulari ecologici e scorrevoli, idonei all’alimentazione continua senza formazione di vuoti nel serbatoio, quali biomasse granulari di oliva, sansa esausta, pellet, gusci triturati di mandorle, nocciole e pinoli, vinaccia, e altri combustibili similari, anche miscelati tra loro. È inoltre possibile l’alimentazione manuale tramite ciocchi di legno inseriti direttamente in camera di combustione.
La struttura portante è realizzata in acciaio autoportante e rivestita con pannellatura in lamiera verniciata a polveri epossidiche ad alta resistenza. L'isolamento termico è garantito da materiali coibentati ad elevata efficienza che riducono le dispersioni e migliorano il comfort dell'ambiente di installazione.
Lo scambiatore di calore ad acqua è costruito in acciaio con circuito obbligato a tre giri di fumo, una soluzione progettata per aumentare il percorso dei gas combusti e sfruttare al massimo il calore prodotto dalla combustione. L'ampia superficie di scambio contribuisce a ottenere elevati rendimenti e ridotti consumi di combustibile.
La camera di combustione è costruita in acciaio e ospita un bruciatore alimentato dal basso, realizzato con componenti in acciaio inox e moduli in ghisa ad alta resistenza termica. Questa configurazione garantisce una combustione stabile, efficiente e duratura nel tempo. Nella parte inferiore è presente un pratico cassetto portacenere di ampia capacità che facilita le operazioni di pulizia.
La combustione è di tipo naturale ed è supportata da un ventilatore tangenziale per la gestione dell’aria primaria e secondaria, con variazione automatica della potenza in funzione delle condizioni operative.
Su richiesta è disponibile uno scambiatore sanitario a serpentina in rame alettato estraibile per la produzione di acqua calda sanitaria.
La caldaia è equipaggiata con un quadro comandi elettronico-digitale che gestisce automaticamente tutte le principali funzioni operative. Attraverso sonde dedicate vengono monitorate la temperatura dell’acqua e dei fumi, regolando in modo continuo alimentazione del combustibile, aria comburente e potenza erogata. Il sistema integra funzioni avanzate come modulazione automatica della fiamma, auto-spegnimento in assenza di combustibile, automantenimento per il riavvio dopo lunghi periodi di inattività e gestione dei cicli di accensione e spegnimento, oltre al controllo della ventilazione e della temperatura dei fumi. La temperatura ambiente può essere gestita tramite cronotermostato o termostato ambiente, ottimizzando comfort ed efficienza dell’impianto.
La caldaia integra sistemi automatici di sicurezza che proteggono il generatore e l’impianto in qualsiasi condizione di funzionamento, includendo la protezione antigelo con attivazione automatica a basse temperature, lo smaltimento del calore in caso di sovratemperatura, il controllo continuo delle sonde di funzionamento e la gestione automatica delle anomalie operative. Queste funzioni garantiscono elevata affidabilità, lunga durata dei componenti e continuità di esercizio nel tempo.
La caldaia trova impiego in numerosi contesti in cui sia disponibile biomassa triturata come combustibile o sottoprodotto di lavorazioni agricole. È particolarmente indicata per abitazioni mono e plurifamiliari, aziende agricole e agriturismi, serre e allevamenti, caseifici ed altre attività agroalimentari, oltre che per capannoni industriali, laboratori e officine.
Per massimizzare il rendimento energetico dell'impianto può essere abbinata a un accumulo termico, come il nostro termo-accumulatore Puffer, che consente di immagazzinare l'energia prodotta e ottimizzare i cicli di funzionamento della caldaia.
La Caldaia automatica a biomasse granulari – Modello Standard è disponibile in potenze da 34 kW a 250 kW, coprendo esigenze sia civili che industriali con differenti livelli di fabbisogno termico.

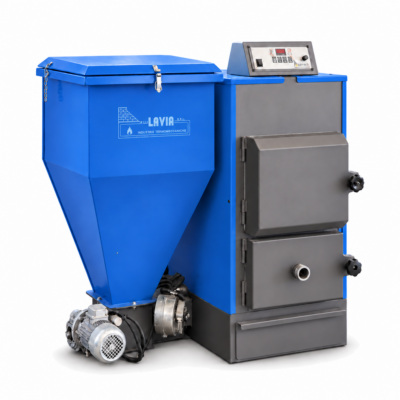

La gamma delle Caldaie automatiche a biomasse granulari comprende anche altre configurazioni:
| Caratteristica | CSN 34 | CSN 60 | CSN 115 | CSN 170 | CSN 250 |
|---|---|---|---|---|---|
| Potenza massima focolare — kW | 34,6 | 69,7 | 116 | 150 | 290 |
| Potenza utile max (umidità combustibile 10%) — kW | 30,8 | 62,7 | 93 | 122 | 232 |
| Peso a vuoto — Kg | 340 | 400 | 520 | 600 | 1000 |
| Contenuto acqua caldaia — L | 80 | 160 | 220 | 300 | 450 |
| Pressione max esercizio — Bar | 3,3 | 3,3 | 3,3 | 3,3 | 3,3 |
| Volume camera di combustione — L | 92 | 118 | 210 | 350 | 450 |
| Granulometria max combustibile — mm | 6 | 6 | 6 | 6 | 8 |
| Capacità serbatoio — L | 290 | 400 | 1100 | 1100 | 3000 |
| Scambiatore sanitario (optional) | si | si | si | si | si |
| Dimensione | CSN 34 | CSN 60 | CSN 115 | CSN 170 | CSN 250 |
|---|---|---|---|---|---|
| Altezza totale (H) — mm | 1450 | 1450 | 1600 | 1700 | 1750 |
| Larghezza totale (L) — mm | 1500 | 600 | 700 | 1950 | 2450 |
| Profondità totale (P) — mm | 950 | 2200 | 2700 | 1650 | 1900 |
| Larghezza caldaia (L1) — mm | 630 | 550 | 650 | 830 | 830 |
| Larghezza serbatoio (L2) — mm | 660 | 760 | 1060 | 1060 | 1560 |
| Larghezza camera di combustione (L3) — mm | 430 | 430 | 500 | 600 | 600 |
| Altezza caldaia (H1) — mm | 1330 | 1330 | 1480 | 1580 | 1630 |
| Altezza basamento (H2) — mm | 340 | 340 | 340 | 340 | 400 |
| Altezza camera di combustione (H3) — mm | 430 | 430 | 450 | 550 | 600 |
| Profondità caldaia (P1) — mm | 550 | 950 | 950 | 1150 | 1300 |
| Profondità camera di combustione (P2) — mm | 500 | 880 | 880 | 1080 | 1200 |
| Diametro scarico fumi Ø (K) — mm | 200 | 200 | 250 | 250 | 300 |
| Attacco mandata Ø (D1) — pollici | 1 | 1 | 2 | 2 | 2 |
| Attacco ritorno Ø (D2) — pollici | 1 | 1 | 2 | 2 | 2 |
| Attacco serpentino ACS Ø (D3) — pollici | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
Le sigle (H, L, P, D…) corrispondono alle quote indicate sul disegno tecnico.
