La Caldaia a Legna Aspir – Modello Eco è un generatore di calore a fiamma rovesciata aspirata con gassificazione totale, progettato per impianti di riscaldamento ad acqua fino a 90 °C e per la produzione di acqua calda sanitaria. Il sistema soddisfa i requisiti di rendimento e i limiti di emissione previsti dalla norma EN 303-5, garantendo elevata efficienza energetica e ridotto impatto ambientale. È indicata per abitazioni mono e bifamiliari, ma trova applicazione anche in ambiti artigianali e industriali con necessità di produzione continua di energia termica.
Il funzionamento si basa sulla gasificazione della legna con fiamma rovesciata: la combustione viene aspirata verso il basso tramite elettroventilatore, creando un processo in depressione controllata. L’aria comburente è suddivisa in primaria e secondaria; la primaria attraversa il magazzino legna favorendo la trasformazione della cellulosa in gas combustibile ad alto potere calorifico, mentre la secondaria completa l’ossidazione generando una fiamma altamente ossigenata, con basse emissioni di monossido di carbonio.
La presenza di un catalizzatore in ghisa speciale consente di raggiungere temperature elevate e di completare la combustione di cenere e residui. I fumi attraversano due scambiatori a lamelle a secco, massimizzando la superficie di scambio e ottimizzando il rendimento complessivo.
Il corpo caldaia è realizzato in acciaio di qualità con spessori da 3 a 6 mm, raffreddato a bagno d’acqua tramite intercapedine avvolgente. L’isolamento è garantito da materassino in lana di vetro ad alta densità e rivestimento esterno in lamiera sabbiata e verniciata con polveri epossidiche termoindurenti.
Il magazzino legna, posizionato nella parte superiore, è costruito con lamiere da 6 mm e pareti protette da pannelli in ghisa con intercapedini d’aria per contrastare fenomeni corrosivi. La piastra refrattaria inferiore, in getto vibrato ad alto spessore, integra bruciatori calibrati in lega speciale. Il by-pass fumi automatico, attivato all’apertura della porta di carico, evita fuoriuscite di fumo nel locale tecnico.
La camera di combustione anticondensa è priva di pareti a bagno d’acqua, favorendo temperature elevate e processo di pirolisi completo. Il catalizzatore a forma di culla in ghisa speciale garantisce combustione anche delle particelle meno infiammabili.
Il sistema anticondensa si basa su tre soluzioni tecniche: superfici di scambio a secco per ridurre fenomeni corrosivi, modulazione elettronica dell’aspiratore per limitare cicli di arresto e formazione di condense, e predisposizione per pompa di ricircolo obbligatoria al fine di evitare sbalzi termici tra parte alta e bassa della caldaia.
Il quadro comandi superiore integra sistema modulante per funzionamento a potenza variabile, interruttori di controllo, segnalazioni luminose, relè temporizzato e termostati di esercizio e sicurezza con riarmo manuale. La configurazione consente gestione precisa della combustione e protezione da sovratemperature.
È disponibile, come optional, lo scambiatore sanitario a serpentino in rame alettato, facilmente estraibile tramite flangia. Immerso nell’acqua della caldaia, produce acqua calda sanitaria istantanea a flusso continuo e può fungere da scambiatore di sicurezza anti-surriscaldamento se abbinato a valvola di scarico termico dedicata.
La gamma della Aspir Eco copre un intervallo di potenza da 29 a 80 kW, ed è pensata per offrire una soluzione essenziale ma completa nell’ambito delle caldaie a legna a gassificazione.

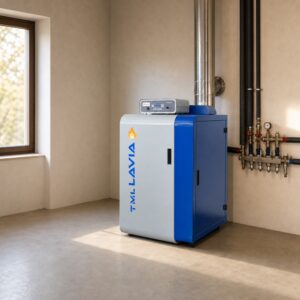

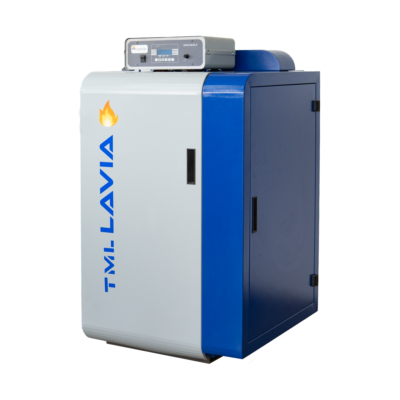

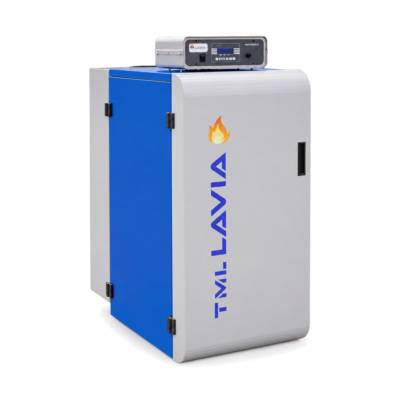

La caldaia a legna Aspir Eco rappresenta la versione base della gamma Aspir e si affianca alle altre configurazioni della linea. All’interno della stessa famiglia sono infatti disponibili la versione Aspir Standard, più strutturata, la Aspir Compact con impianto idraulico integrato a bordo, e le versioni Aspir Duo e Duo Compact, progettate per il funzionamento combinato legna–pellet.
| Caratteristica | Aspir 29 Eco | Aspir 34 Eco | Aspir 60 Eco | Aspir 80 Eco |
|---|---|---|---|---|
| Potenza massima focolare — kW | 34,6 | 46,5 | 69,7 | 93 |
| Potenza resa — kW | 28 | 39,5 | 60 | 79 |
| Peso caldaia a vuoto — Kg | 380 | 420 | 480 | 620 |
| Contenuto acqua caldaia — L | 90 | 110 | 140 | 175 |
| Pressione max esercizio — Bar | 3 | 3 | 3 | 3 |
| Volume magazzino legna — L | 80 | 125 | 147 | 220 |
| Apertura caricamento legna — mm | 330x270 | 380x270 | 380x270 | 440x350 |
| Lunghezza min/max tronchetti legna — cm | 42/50 | 50/58 | 62/72 | 62/72 |
| Produzione ACS (optional) | SI | SI | SI | SI |
| Dimensione | Aspir 29 Eco | Aspir 34 Eco | Aspir 60 Eco | Aspir 80 Eco |
|---|---|---|---|---|
| Altezza totale (H) — mm | 1310 | 1460 | 1460 | 1710 |
| Altezza caldaia senza quadro (H1) — mm | 1150 | 1290 | 1290 | 1540 |
| Larghezza caldaia (L) — mm | 560 | 610 | 610 | 670 |
| Profondità totale (P) — mm | 930 | 1200 | 1350 | 1350 |
| Profondità caldaia (P1) — mm | 600 | 740 | 890 | 890 |
| Profondità magazzino legna (P2) — mm | 520 | 600 | 750 | 750 |
| Diametro scarico fumi Ø (K) — mm | 160 | 160 | 160 | 180 |
| Attacco mandata Ø (D1) — pollici | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/5 |
| Attacco ritorno Ø (D2) — pollici | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/5 |
| Attacco sanitario Ø (D3) — pollici | 1/2 | 1/2 | 1/2 | 1/2 |
Le sigle (H, L, P, D…) corrispondono alle quote indicate sul disegno tecnico.
