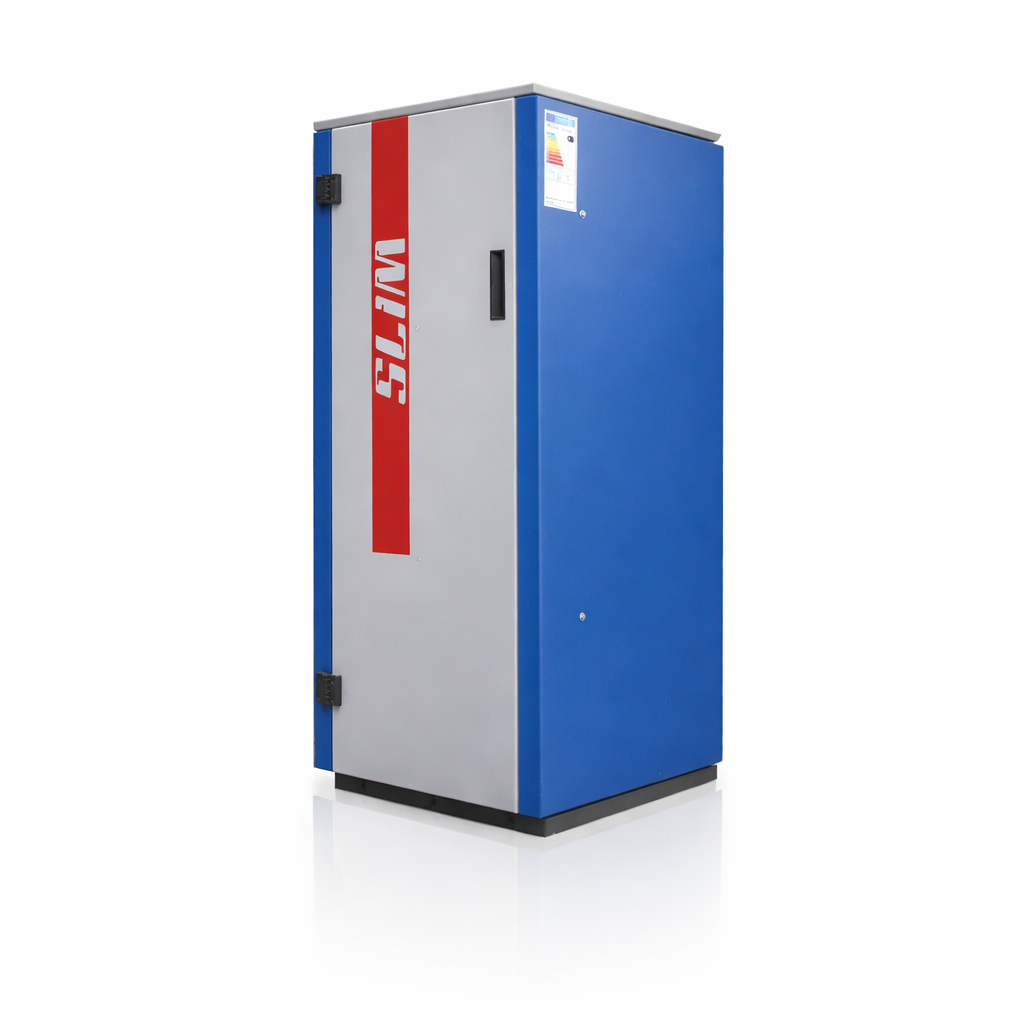

La Caldaia a Pellet Slim Compact è un generatore di calore a biomassa progettato per impianti di riscaldamento ad acqua fino a 85 °C e per la produzione di acqua calda sanitaria. È pensata principalmente per utilizzo civile in abitazioni monofamiliari, ma può essere impiegata anche in contesti più ampi, come abitazioni plurifamiliari, uffici, attività commerciali, ristoranti e agriturismi, soprattutto se abbinata a un sistema di accumulo termico (puffer), che consente di gestire anche più utenze.
La caratteristica principale di questa caldaia è la sua struttura ultra-compatta con un ingombro di soli 60x60 cm, che integra in un unico corpo macchina generatore di calore, serbatoio pellet e impianto idraulico già cablato a bordo, rendendola particolarmente adatta a installazioni in spazi tecnici ridotti. Questa configurazione consente un’installazione estremamente semplificata: è sufficiente il collegamento ai tubi dell’impianto di riscaldamento, senza la necessità di ulteriori opere idrauliche complesse in centrale termica.
La caldaia è dotata di impianto idraulico preassemblato comprendente vaso di espansione chiuso, valvola di sicurezza, circolatore, termometro, flussostato, gruppo di riempimento e valvolino di sfogo e a termostato a riarmo. Questa soluzione consente una gestione completa e immediata del circuito idraulico, semplificando notevolmente le operazioni di installazione e collegamento.
La struttura è realizzata in acciaio autoportante ed è rivestita con pannellatura in lamiera coibentata con lana di roccia da 25 mm, per garantire isolamento termico e riduzione delle dispersioni. Tutta la struttura è verniciata in forno con polveri epossidiche resistenti alle alte temperature per una maggiore durata nel tempo.
Lo scambiatore di calore è costruito in acciaio con circuito obbligato a tubi di fumo, progettato per massimizzare la superficie di scambio e sfruttare al meglio il calore generato dalla combustione, garantendo elevati rendimenti e consumi ridotti.
La camera di combustione è realizzata interamente in acciaio e ospita un bruciatore in acciaio inox intercambiabile, posizionato nella parte inferiore, con sottostante cassetto portacenere di ampia capacità che facilita le operazioni di pulizia.
La combustione è a tiraggio forzato tramite ventilatore tangenziale, che gestisce l’aria comburente con regolazione automatica della potenza in funzione delle richieste dell’impianto.
La caldaia è equipaggiata con un quadro comandi elettronico posizionato nella parte superiore, che gestisce automaticamente le 5 potenze di funzionamento e il circolatore in base alla temperatura rilevata in caldaia.
Il sistema consente inoltre la programmazione di accensione e spegnimento automatico tramite cronotermostato integrato e può essere collegato a un termostato ambiente per la gestione della temperatura interna dell’abitazione.
La Slim Compact integra sistemi di controllo e sicurezza che garantiscono funzionamento stabile e continuo nel tempo. Il circuito idraulico e i componenti principali sono progettati per assicurare affidabilità operativa e protezione dell’impianto in tutte le condizioni di utilizzo.
La manutenzione ordinaria consiste nella pulizia periodica dei passaggi fumo e nello svuotamento del cassetto cenere. La struttura compatta e l’accessibilità dei componenti facilitano gli interventi di controllo e manutenzione, riducendo i tempi operativi.
La Caldaia a Pellet Slim Compact è certificata secondo la norma EN 303-5 in classe ambientale 5 stelle ed è inserita nel catalogo GSE, con possibilità di accesso agli incentivi del Conto Termico nei casi previsti dalla normativa. Rappresenta una soluzione completa e compatta per impianti di piccole e medie dimensioni, ideale negli interventi di riqualificazione energetica e nella sostituzione di generatori a biomassa esistenti, dove sono richieste elevata efficienza, integrazione e ridotto ingombro.
È disponibile in due taglie di potenza, 24 kW e 34 kW, per adattarsi a differenti esigenze abitative e impiantistiche, garantendo sempre elevata efficienza e continuità di funzionamento.
| Caratteristica | Slim Compact 2 | Slim Compact 1 |
|---|---|---|
| Potenza massima focolare — kW | 24 | 34,9 |
| Potenza resa — kW | 22 | 32,8 |
| Rendimento — % | 94 | 94 |
| Produzione ACS — L/min | 10 | 13 |
| Contenuto acqua caldaia — L | 55 | 70 |
| Diametro pellet Ø — mm | 6 | 6 |
| Capacità serbatoio pellet — Kg | 45 | 60 |
| Pressione max esercizio — Bar | 3 | 3 |
| Peso caldaia a vuoto — Kg | 265 | 330 |
| Capacità ceneriera — L | 10 | 15 |
| Dimensione | Slim Compact 2 | Slim Compact 1 |
|---|---|---|
| Altezza totale (H) — mm | 1200 | 1450 |
| Larghezza totale (L) — mm | 600 | 600 |
| Larghezza botola di carico (L1) — mm | 350 | 350 |
| Profondità totale (P) — mm | 610 | 610 |
| Profondità botola di carico (P1) — mm | 170 | 170 |
| Diametro scarico fumi Ø (D) — mm | 100 | 100 |
| Attacco mandata Ø — pollici | 3/4 | 3/4 |
| Attacco ritorno Ø — pollici | 3/4 | 3/4 |
| Attacco sanitario Ø — pollici | 1/2 | 1/2 |
| Attacco valvola di sicurezza Ø — pollici | 1/2 | 1/2 |
Le sigle (H, L, P, D…) corrispondono alle quote indicate sul disegno tecnico.
