Introduzione

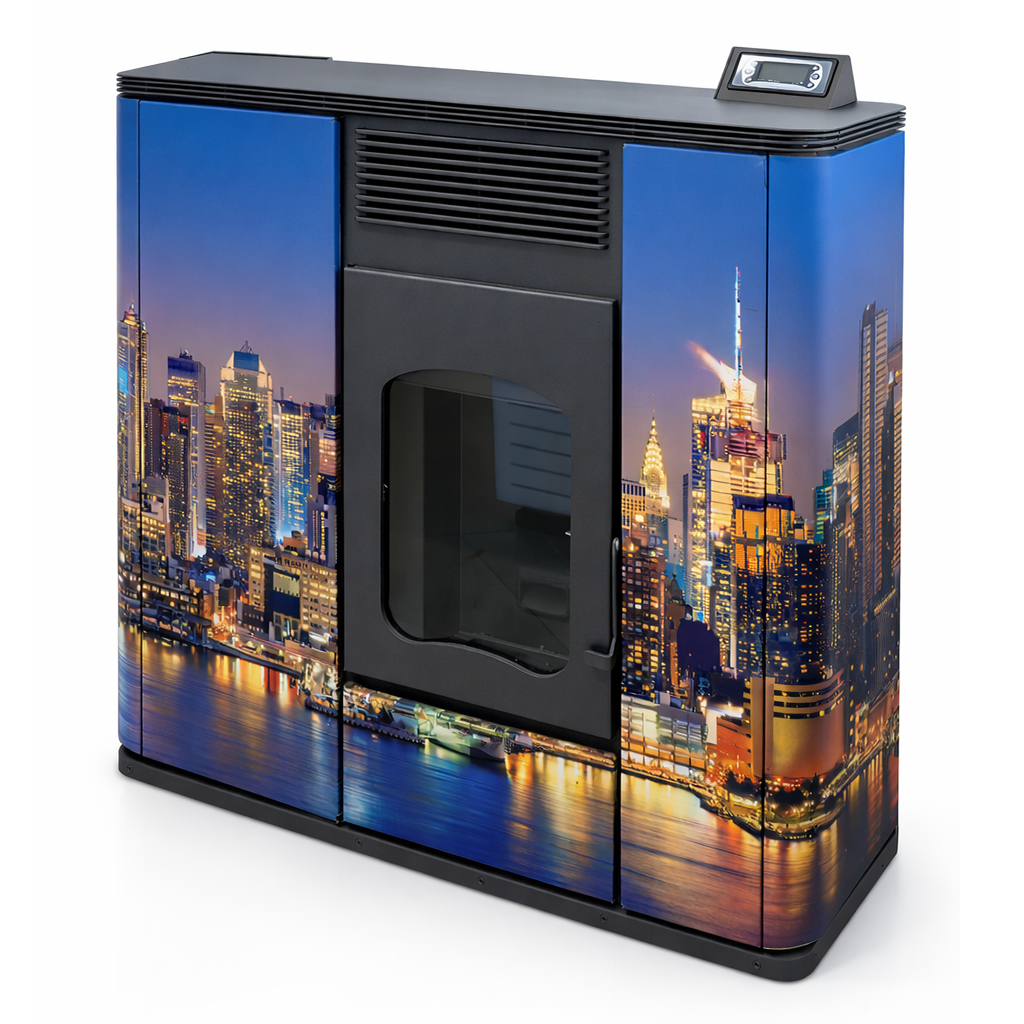

La Termostufa è un generatore di calore progettato per il riscaldamento ad acqua fino a 90 °C e per la produzione di acqua calda sanitaria, con integrazione della ventilazione ad aria calda. Il sistema combina funzione idronica e distribuzione diretta del calore, offrendo una soluzione compatta ed efficiente per ambienti residenziali e professionali. La gestione automatizzata della combustione garantisce continuità operativa e stabilità delle prestazioni termiche.
Applicazioni
La termostufa è destinata principalmente all’uso civile per abitazioni monofamiliari, ma trova impiego anche in uffici, ristoranti, bar e locali di servizio dove sia richiesta produzione costante di acqua calda e riscaldamento ambientale. La configurazione consente l’integrazione in impianti esistenti nel rispetto delle normative vigenti per generatori a combustibile solido.
Accensione e regolazione
L’accensione è completamente automatica tramite accenditore elettrico posizionato sotto il bruciatore. Il controllo avviene mediante quadro comandi elettronico con possibilità di gestione manuale o programmazione tramite funzione CRONO giornaliera e settimanale. È disponibile, come optional, il comando remoto tramite segnale GSM per accensione e spegnimento a distanza. La regolazione da parte dell’utente è semplificata e consiste esclusivamente nell’impostazione della temperatura desiderata.
Caratteristiche tecniche
L’elettroventilatore di tiraggio con sistema ad encoder garantisce precisione nella regolazione della combustione anche in presenza di variazioni della tensione elettrica. Il corpo caldaia è costituito da scambiatore a tubi di fumo in rame immersi nell’acqua, con circuito a doppio giro progettato per massimizzare lo scambio termico e migliorare il rendimento complessivo del sistema.
Installazione e garanzia
L’installazione deve essere eseguita secondo gli schemi riportati nel manuale tecnico e nel rispetto delle normative vigenti nei Paesi di utilizzo. Il gruppo termico è coperto da garanzia di 12 mesi, con esclusione delle parti elettriche e dei componenti soggetti a normale usura, a tutela dell’affidabilità e della continuità operativa del generatore.
| Caratteristica | Idro 24 Flat |
|---|---|
| Potenza massima focolare — kW | 24 |
| Rendimento — % | 91 |
| Potenza max resa all'acqua — kW | 21 |
| Potenza max resa all'ambiente — kW | 3,5 |
| Peso a vuoto — Kg | 290 |
| Contenuto acqua caldaia — L | 55 |
| Pressione max esercizio — Bar | 2 |
| Diametro pellet Ø — mm | 6 |
| Produzione ACS — L/min | 8 |
| Capacità serbatoio pellet — Kg | 40 |
| Capacità ceneriera — L | 7 |
| Dimensione | Idro 24 Flat |
|---|---|
| Altezza totale (H) — mm | 1200 |
| Larghezza totale (L) — mm | 1150 |
| Profondità totale (P) — mm | 370 |
| Diametro scarico fumi Ø — mm | 100 |
| Attacco mandata Ø — pollici | 3/4 |
| Attacco ritorno Ø — pollici | 3/4 |
| Attacco sanitario Ø — pollici | 1/2 |
Le sigle (H, L, P, D…) corrispondono alle quote indicate sul disegno tecnico.
