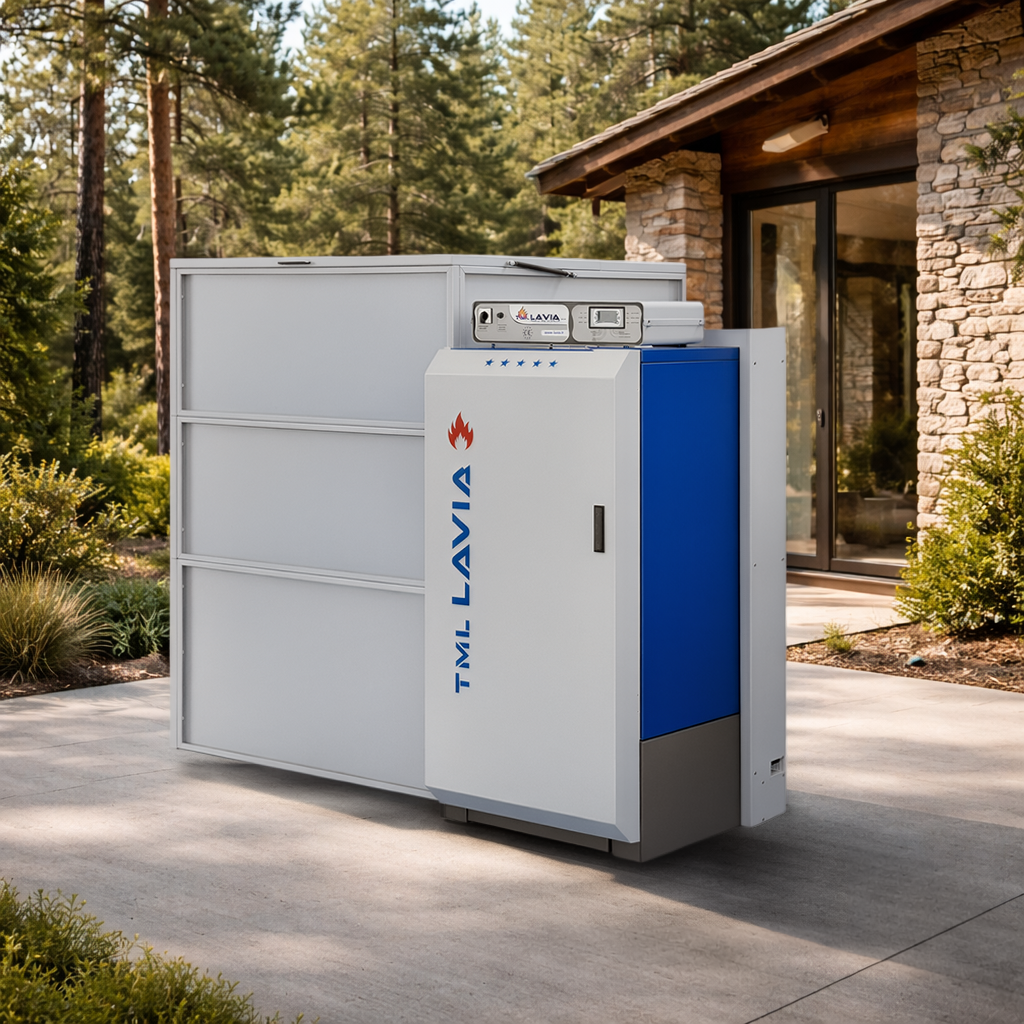

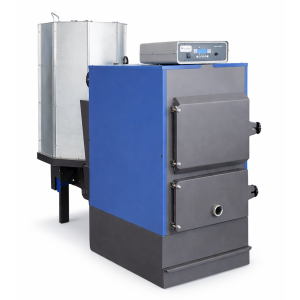

Il gruppo termico Caldaia a cippato - versione Compact è un generatore di calore a biomassa legnosa progettato per impianti di riscaldamento ad acqua fino a 90 °C e per la produzione di acqua calda sanitaria. Compatto nella configurazione ma strutturalmente completo, integra in un’unica soluzione caldaia, bruciatore, serbatoio combustibile e sistema di controllo elettronico. È pensato per garantire continuità operativa, gestione automatica della combustione e rendimento termico elevato in applicazioni con fabbisogni medio-alti.
Il sistema soddisfa i requisiti di rendimento e i limiti di emissione della Classe 5 della norma UNI EN 303-5:2021, con rendimento combustibile fino al 95% e prestazioni certificate in termini di emissioni e resa termica.
Applicazioni
Il sistema trova impiego in ambito civile per il riscaldamento di abitazioni mono e plurifamiliari, uffici, ristoranti e strutture ricettive. In ambito agricolo è indicato per serre, agriturismi, allevamenti e produzioni agroalimentari con elevata richiesta di acqua calda. È inoltre adatto al settore industriale per il riscaldamento di capannoni e ambienti di lavoro, con particolare riferimento alle attività legate alla lavorazione del legno. La versatilità del combustibile e la gestione automatizzata lo rendono idoneo a contesti operativi diversificati.
Caratteristiche tecniche e funzionali
La struttura monolitica è composta da basamento, caldaia, bruciatore, cappa fumi, quadro comandi e serbatoio combustibile, con componenti smontabili e sostituibili. La caldaia utilizza uno scambiatore a tubi di fumo tipo Mannesmann immersi in acqua e un circuito a quattro giri di fumo che prolunga il percorso dei gas caldi aumentando la superficie di scambio. Il bruciatore a sorgente con alimentazione dal basso consente l’utilizzo non solo di cippato di elevata qualità, ma anche di cippato con caratteristiche meno selezionate e di altri combustibili alternativi con granulometria simile, quali pellet, gusci di mandorla, nocciola, pinolo, ecc. Il trasporto del combustibile nel bruciatore avviene mediante due coclee con valvola stellare che creando uno stacco del combustibile, evitano ritorni di fiamma.
L’aria comburente è suddivisa da due ventilatori tangenziali in aria in primaria, secondaria e terziaria. Il quadro comandi elettronico-digitale regola automaticamente il funzionamento tramite sonde su fumi e acqua, con menu utente dedicato alla regolazione dei principali parametri e menu protetto preimpostato dal costruttore.
La cappa fumi è stata progettata secondo un esclusivo sistema di recupero termico che consente di recuperare gran parte del calore residuo normalmente disperso. L'energia recuperata viene reintegrato nel processo di combustione tramite il condotto dell'aria primaria del bruciatore, con conseguente miglioramento del rendimento complessivo.
Vantaggi
Il circuito a quattro giri di fumo e il sistema di recupero del calore nella cappa fumi migliorano lo sfruttamento energetico della combustione, riducendo le dispersioni. L’alimentazione controllata tramite doppia coclea e la gestione modulata dell’aria assicurano stabilità della fiamma e sicurezza operativa. La possibilità di utilizzare combustibili con caratteristiche differenti amplia la flessibilità di approvvigionamento. La coibentazione con lana di vetro ad alto spessore limita le perdite termiche, mentre il sistema di evacuazione automatica delle ceneri semplifica la manutenzione ordinaria.
Gamma e configurazioni

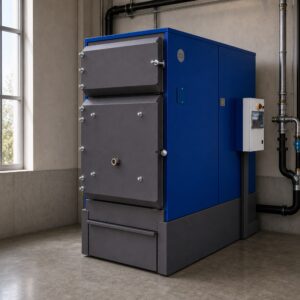

La gamma Compact è disponibile di serie nelle versioni Compact 34 e Compact 50, coprendodifferenti esigenze di potenza mantenendo la stessa architettura costruttiva e logica di funzionamento. Il sistema Compact infatti è equipaggiabile su tutte le caldaie a cippato - versione Standard, permettendo di realizzare configurazioni personalizzate in funzione delle esigenze impiantistiche. In particolare, il serbatoio combustibile può essere progettato e dimensionato su misura in collaborazione tra cliente e ufficio tecnico, adattandone forma e capacità agli spazi disponibili e all'autonomia richiesta dal cliente.
La configurazione modulare del gruppo termico facilita eventuali interventi di manutenzione e consente una gestione ottimale dei singoli componenti.
Certificata secondo la norma EN 303-5 in classe ambientale 5 stelle ed inserita nel catalogo GSE, la caldaia può accedere agli incentivi del Conto Termico nei casi previsti dalla normativa, rappresentando una soluzione ideale anche per interventi di riqualificazione energetica e sostituzione di impianti a biomassa esistenti.
| Caratteristica | 34 | 50 |
|---|---|---|
| Potenza bruciata — kW | 42 | 60 |
| Potenza resa — kW | 34 | 50 |
| Peso caldaia a vuoto — Kg | 700 | 700 |
| Contenuto acqua caldaia — L | 160 | 160 |
| Volume serbatoio — m3 | 2,2 | 2,2 |
| Pressione max esercizio — Bar | 3 | 3 |
| Granulometria max combustibile — mm | 30 | 30 |
| Scambiatore sanitario | si | si |
| Dimensione | 34 | 50 |
|---|---|---|
| Altezza totale (H) — mm | 2560 | 2560 |
| Larghezza totale (L) — mm | 2200 | 2200 |
| Profondità totale (P) — mm | 1650 | 1650 |
| Altezza caldaia (H1) — mm | 1600 | 1600 |
| Altezza serbatoio (H2) — mm | 1730 | 1730 |
| Ingombro sportello serbatoio (H3) — mm | 830 | 830 |
| Larghezza caldaia (L1) — mm | 700 | 700 |
| Larghezza serbatoio (L2) — mm | 1320 | 1320 |
| Profondità caldaia (P1) — mm | 700 | 700 |
| Profondità serbatoio (P2) — mm | 1320 | 1320 |
| Diametro scarico fumi Ø (K) — mm | 160 | 160 |
| Attacco mandata Ø (D1) — pollici | 1 | 1 |
| Attacco ritorno Ø (D2) — pollici | 1 | 1 |
| Attacco sanitario Ø (D3) — pollici | 1/2 | 1/2 |
Le sigle (H, L, P, D…) corrispondono alle quote indicate sul disegno tecnico.
