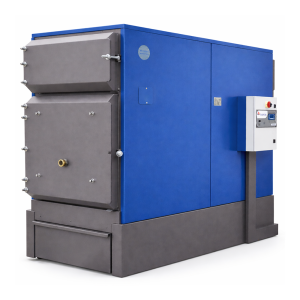

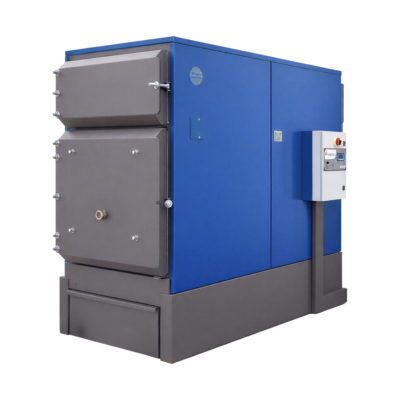

Il gruppo termico Caldaia a cippato - versione Eco è un generatore di calore a biomassa legnosa progettato per impianti di riscaldamento ad acqua fino a 85 °C e per la produzione di acqua calda sanitaria. Grazie alla sua robusta struttura costruttiva e alla gestione automatizzata della combustione, rappresenta una soluzione affidabile per abitazioni, uffici, ristoranti, alberghi, agriturismi, serre e altre applicazioni civili, agricole e artigianali.
La caldaia utilizza come combustibile principale il cippato di legno, ma può essere alimentata anche con biomasse granulari, sansa esausta, gusci triturati di mandorle, nocciole, pinoli e simili, anche miscelati tra loro. Può inoltre essere alimentata in modo manuale con ciocchi di legna immessi direttamente in camera di combustione.
La caldaia è dotata di uno scambiatore a tubi di fumo tipo Mannesmann immersi in acqua e di un circuito a tre giri di fumo studiato per aumentare il percorso dei gas combusti e la superficie di scambio termico per massimizzare il recupero del calore. La struttura è coibentata mediante pannelli di lana di roccia con spessore di 10 cm e rivestita con carter in lamiera verniciata a polveri epossidiche, al fine di limitare le dispersioni termiche e garantire una maggiore durata nel tempo.
Il bruciatore a sorgente con alimentazione dal basso è in grado di utilizzare sia cippato di elevata qualità sia combustibili con caratteristiche meno selezionate. Il sistema di alimentazione a doppia coclea con pozzetto di caduta crea una separazione fisica del combustibile che contribuisce a prevenire eventuali ritorni di fiamma. Il braciere e i componenti maggiormente soggetti a usura sono realizzati in ghisa massiccia, garantendo robustezza e lunga durata operativa.
La prima accensione viene effettuata manualmente; successivamente il sistema di automantenimento mantiene il braciere in condizioni operative ottimali, consentendo le riaccensioni automatiche anche dopo lunghi periodi di inattività.
La manutenzione ordinaria è ridotta, grazie ad una combustione pulita e priva di incombusti solidi, e consiste principalmente nella pulizia periodica del bruciatore, nello svuotamento dei cassetti cenere e nella pulizia dei tubi di fumo, operazioni che richiedono pochi minuti a settimana e che vengono effettuate mediante l’utilizzo di appositi strumenti forniti. La struttura è stata progettata per assicurare facile accessibilità e rapida sostituzione dei componenti soggetti a usura.
Il funzionamento della caldaia è gestito da un quadro elettronico-digitale che monitora costantemente la temperatura dei fumi e dell'acqua tramite apposite sonde. Sulla base dei parametri impostati, il sistema regola automaticamente le principali funzioni della macchina, ottimizzando la combustione e il rendimento termico.
L'interfaccia di controllo è suddivisa in un menu utente e in un menu protetto riservato al costruttore. Attraverso il menu utente è possibile intervenire sui principali parametri operativi, quali la quantità di combustibile alimentata al bruciatore, la portata dell'aria comburente, la temperatura di attivazione della pompa di impianto e la temperatura di esercizio dell'acqua della caldaia.
La serie ECO è disponibile in un'ampia gamma di potenze, da 50 a 250 kW, mantenendo la medesima filosofia costruttiva e le stesse soluzioni tecniche che ne caratterizzano affidabilità ed efficienza. Per adattarsi alle diverse esigenze installative, il serbatoio combustibile può essere personalizzato su richiesta, modificandone dimensioni e configurazione in funzione degli spazi disponibili e dell'autonomia desiderata dal cliente.
La serie ECO può inoltre essere equipaggiata con vano tecnico laterale integrato, chiuso da sportello, che contiene l'intero impianto idraulico già assemblato, cablato e collaudato in fabbrica. In funzione della configurazione scelta, può includere: vaso di espansione chiuso, doppia pompa impianto, gruppo di miscelazione per impianti a pavimento, valvola di sicurezza, valvola di scarico termico, gruppo di riempimento automatico, scambiatore sanitario a piastre e ulteriori accessori idraulici dedicati.
Certificata secondo la norma EN 303-5 in classe ambientale 5 stelle ed inserita nel catalogo GSE, la caldaia può accedere agli incentivi del Conto Termico nei casi previsti dalla normativa, rappresentando una soluzione ideale anche per interventi di riqualificazione energetica e sostituzione di impianti a biomassa esistenti.
| Caratteristica | 50 | 85 | 115 | 170 | 250 |
|---|---|---|---|---|---|
| Potenza bruciata — kW | 60 | 96 | 114 | 209 | 290 |
| Potenza resa — kW | 45 | 72 | 85,5 | 156,75 | 217,5 |
| Peso a vuoto — Kg | 500 | 600 | 900 | 1200 | 1500 |
| Contenuto acqua caldaia — L | 160 | 180 | 220 | 300 | 450 |
| Pressione max esercizio — Bar | 3 | 3 | 3 | 3 | 3 |
| Potenza elettrica installata — kW | 1 | 1 | 1 | 1,5 | 1,5 |
| Capacità serbatoio — L | 800 | 1200 | 1900 | 4000 | 4000 |
| Dimensione | 50 | 85 | 115 | 170 | 250 |
|---|---|---|---|---|---|
| Altezza totale (H) — mm | 1800 | 2000 | 2100 | 2400 | 2400 |
| Larghezza totale (L) — mm | 900 | 1000 | 1100 | 1200 | 1500 |
| Profondità totale (P) — mm | 2400 | 2600 | 2700 | 2700 | 3000 |
| Altezza caldaia (H1) — mm | 1500 | 1600 | 1700 | 1800 | 1800 |
| Altezza basamento (H2) — mm | 340 | 340 | 340 | 340 | 400 |
| Altezza camera di combustione (H3) — mm | 430 | 430 | 450 | 550 | 600 |
| Larghezza caldaia (L1) — mm | 630 | 550 | 650 | 830 | 830 |
| Larghezza serbatoio (L2) — mm | 860 | 960 | 1260 | 1260 | 1560 |
| Profondità caldaia (P1) — mm | 800 | 1000 | 1200 | 1400 | 1800 |
| Profondità camera comb. (P2) — mm | 600 | 800 | 1000 | 1200 | 1500 |
| Diametro scarico fumi Æ (K) — mm | 200 | 200 | 250 | 300 | 300 |
| Attacco mandata (D1) — " | 1 | 1 | 1 1/2 | 2 | 2 |
| Attacco ritorno (D2) — " | 1 | 1 | 1 1/2 | 2 | 2 |
| Attacco sanitario Æ (D3) — " | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Attacco anti-incendio Æ (D4) — " | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Diametro max combustibile Æ — cm | 3 | 3 | 3 | 3 | 3 |
Le sigle (H, L, P, D…) corrispondono alle quote indicate sul disegno tecnico.
