Introduzione commerciale

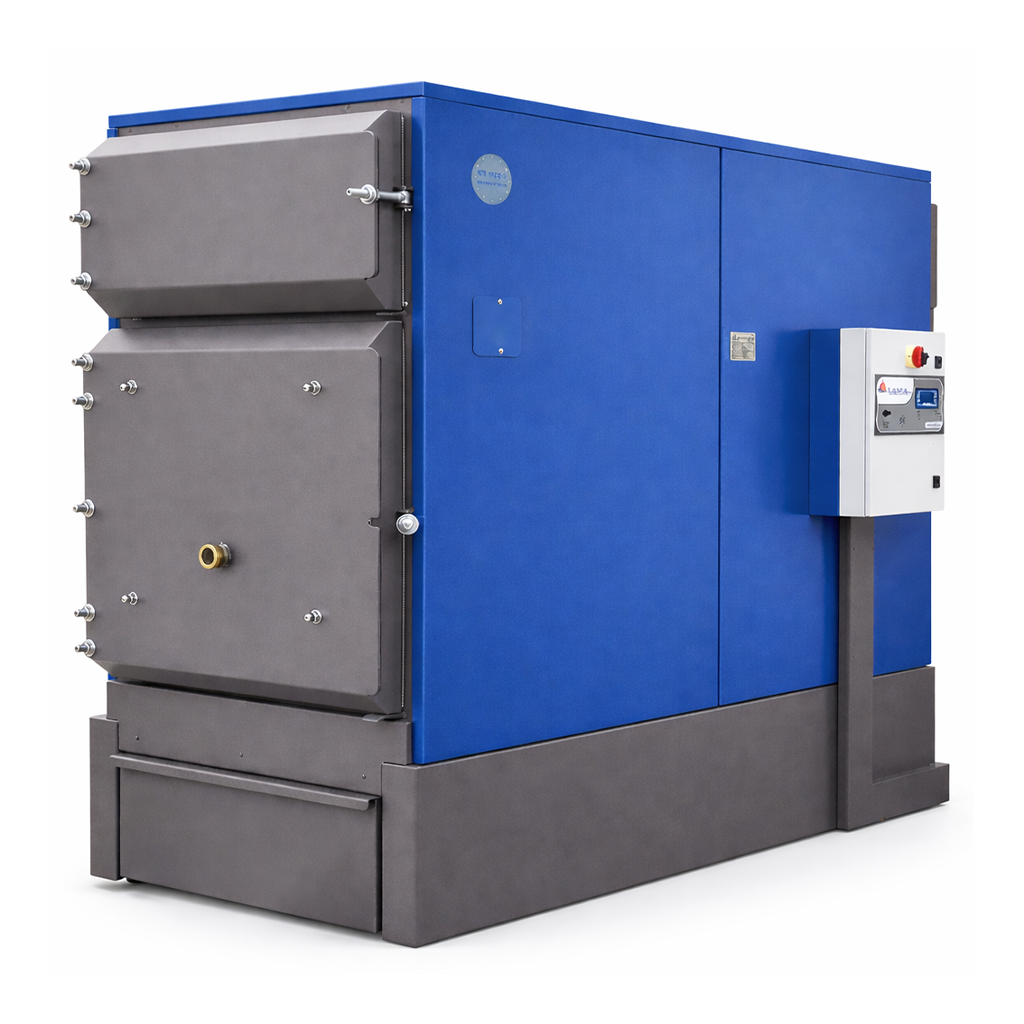

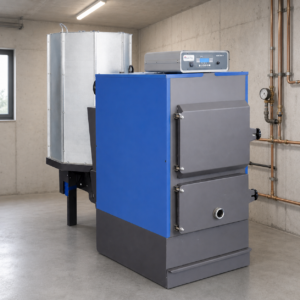

La Caldaia Automatica a Cippato di Legno è un generatore di calore per impianti di riscaldamento ad acqua fino a 90 °C, con possibilità di produzione di acqua calda sanitaria. Progettata per applicazioni civili, agricole e industriali, garantisce elevata efficienza energetica e continuità operativa. Il sistema soddisfa i requisiti di rendimento e i limiti di emissione della Classe 3 della norma UNI EN 303-5:2004, con rendimento combustibile fino al 95% e prestazioni certificate in termini di emissioni e resa termica.
Prestazioni e ambiti di utilizzo
La caldaia produce 1 kW termico con circa 280 grammi di cippato G3, assicurando un rapporto ottimale tra consumo e resa. Il rendimento nominale NK è pari all’82,5%, con valori di emissione controllati (CO 1184 mg/m³, OGC 30 mg/m³, polveri 76,4 mg/m³).
È indicata per:
Settore civile: abitazioni mono e plurifamiliari, uffici, ristoranti, alberghi;
Settore agricolo: serre, stalle, agriturismi e produzioni agroalimentari con elevato fabbisogno di acqua calda;
Settore industriale: capannoni e ambienti di lavoro, in particolare nell’industria del legno.

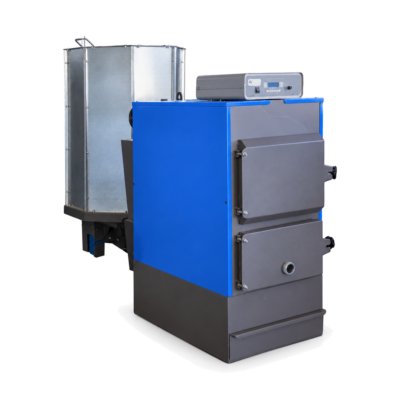

Struttura e scambiatore di calore
La struttura monolitica è progettata per garantire robustezza, accessibilità e sostituibilità dei componenti principali: basamento, corpo caldaia, bruciatore, cappa fumi, serbatoio combustibile e quadro comandi.
La caldaia è dotata di scambiatore a tubi di fumo tipo Mannesmann immersi in acqua, con circuito a quattro giri di fumo per massimizzare superficie e tempo di scambio termico. L’isolamento esterno è realizzato con materassino in lana di vetro ad alto spessore, rivestito da carter in lamiera verniciata con polveri epossidiche, al fine di ridurre al minimo le dispersioni.
Bruciatore e sistema di combustione
Il bruciatore ad alimentazione dal basso consente la combustione di cippato di diversa qualità e di combustibili alternativi con granulometria equivalente (gusci di mandorle, nocciole, pinoli). Il sistema a doppia coclea con pozzetto di caduta previene ritorni di fiamma, mentre due ventilatori tangenziali suddividono l’aria in primaria, secondaria e terziaria per ottimizzare la combustione.
Il braciere e le parti soggette a usura sono realizzati in ghisa massiccia per garantire lunga durata. La cappa fumi integra un sistema di recupero del calore residuo reintegrandolo nel circuito dell’aria primaria, migliorando ulteriormente l’efficienza globale.
Automazione, manutenzione e configurazioni
L’accensione iniziale avviene manualmente (automatica opzionale), mentre le successive ripartenze sono automatiche grazie al sistema di automantenimento del braciere. Il quadro comandi elettronico-digitale gestisce il funzionamento tramite sonde di temperatura fumi e acqua, con doppio menù (utente e protetto). L’utente può regolare quantità di combustibile, aria comburente, temperatura di avvio pompa e temperatura di esercizio.
La manutenzione ordinaria è semplificata e richiede interventi settimanali di breve durata (pulizia bruciatore, svuotamento cassetti cenere, pulizia tubi fumo). I componenti sono progettati per garantire accessibilità e intercambiabilità. Il serbatoio combustibile può essere realizzato in loco o fornito in versione metallica monolitica, con possibilità di installazione posteriore a 180°.
Il gruppo termico è coperto da garanzia di 24 mesi, esclusi componenti elettrici e parti soggette a normale usura.
| Caratteristica | 34 | 50 | 85 | 115 | 170 | 250 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|
| Potenza bruciata — kW | 42 | 60 | 96 | 114 | 209 | 277 | 475 | 585 |
| Potenza resa — kW | 34 | 50 | 80 | 91 | 166 | 229 | 392 | 483 |
| Ingombro porta aperta — mm | 670 | 670 | 820 | 1000 | 1000 | 1100 | 1200 | 1200 |
| Peso caldaia a vuoto — Kg | 700 | 700 | 950 | 1300 | 1900 | 3200 | 6000 | 7500 |
| Peso alimentazione agitatore — Kg | 250 | 250 | 250 | 350 | 350 | 400 | 500 | 500 |
| Contenuto acqua caldaia — L | 160 | 160 | 300 | 400 | 600 | 900 | 2000 | 2400 |
| Pressione max esercizio — Bar | 3,3 | 3,3 | 3,3 | 3,3 | 3,3 | 3,3 | 3,3 | 3,3 |
| Granulometria max combustibile — mm | 30 | 30 | 30 | 30 | 30 | 30 | 50 | 50 |
| Potenza elettrica installata — kW | 2 | 2 | 2 | 2,5 | 2,5 | 3,5 | 3,5 | 3,5 |
| Scambiatore sanitario (optional) | si | si | si | - | - | - | - | - |
| Dimensione | 34 | 50 | 85 | 115 | 170 | 250 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|
| Altezza totale (H) — mm | 1400 | 1400 | 1580 | 1580 | 1900 | 1900 | 2300 | 2300 |
| Larghezza totale (L) — mm | 840 | 840 | 1190 | 1190 | 1300 | 1300 | 1500 | 1500 |
| Profondità totale (P) — mm | 3600 | 3600 | 4200 | 4400 | 5100 | 5300 | 6000 | 6500 |
| Larghezza caldaia (L1) — mm | 700 | 700 | 900 | 900 | 1050 | 1050 | 1225 | 1225 |
| Larghezza camera di combustione (L2) — mm | 390 | 390 | 460 | 460 | 600 | 600 | 780 | 780 |
| Altezza basamento (H1) — mm | 320 | 320 | 320 | 320 | 400 | 400 | 500 | 500 |
| Altezza camera di combustione (H2) — mm | 400 | 400 | 450 | 450 | 640 | 640 | 800 | 1000 |
| Profondità caldaia (P1) — mm | 800 | 800 | 1000 | 1200 | 1400 | 1900 | 2300 | 3100 |
| Profondità caldaia con motori (P2) — mm | 1690 | 1690 | 1890 | 2090 | 2300 | 2500 | 3400 | 4000 |
| Profondità camera di combustione (P3) — mm | 660 | 660 | 850 | 1060 | 1150 | 1600 | 2000 | 2800 |
| Diametro agitatore Ø (D) — mm | 1600 | 1600 | 2000 | 2500 | 2500 | 3000 | 3000 | 3000 |
| Diametro scarico fumi Ø (K) — mm | 160 | 160 | 200 | 200 | 250 | 250 | 250 | 300 |
| Attacco mandata Ø (D1) — pollici | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Attacco ritorno Ø (D2) — pollici | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Attacco sanitario Ø (D3) — pollici — alle grandi non c'è? | 1/2 | 1/2 | 1/2 | – | – | – | – | – |
| Attacco anti-incendio Ø (D4) — pollici — alle grandi non c'è? | 1/2 | 1/2 | 1/2 | – | – | – | – | – |
Le sigle (H, L, P, D…) corrispondono alle quote indicate sul disegno tecnico.
